強力磁性底座可隨意吸附于金屬平面或圓柱上。
帶防松彈簧的中央鎖緊機構。任意位置可夾緊。
黑色焊部。

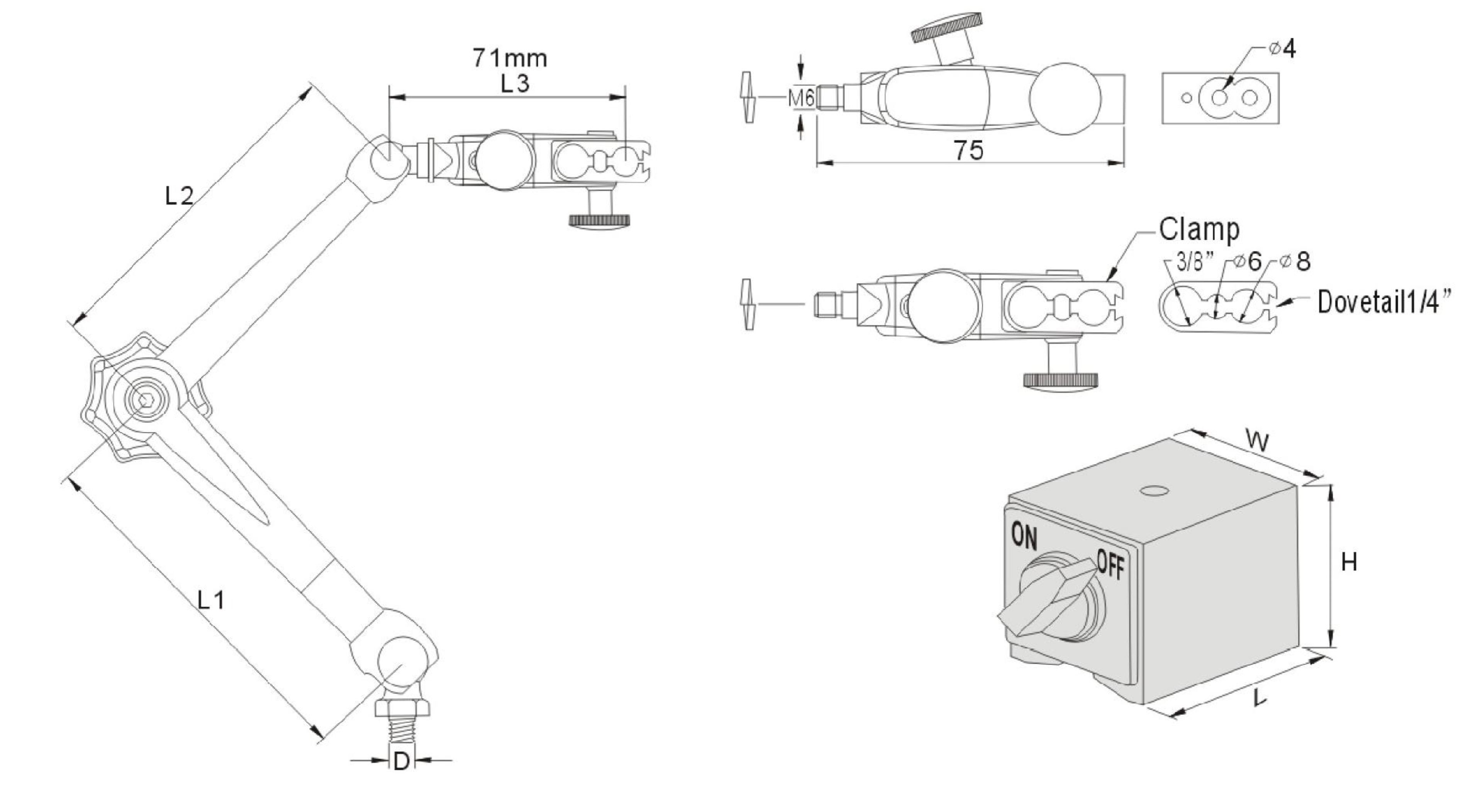

夾具范圍包括 φ6、φ8、φ3/8”,以及1/4”燕尾槽。
| 訂購編號 | 型號 | 杠桿規格 | 磁性座規格 | 螺紋 | 吸力(N) | 重量 | |||||
| Order No. | Model | L1 | L2 | L1+L2+L3 | W | H | L | D | N.W. | ||

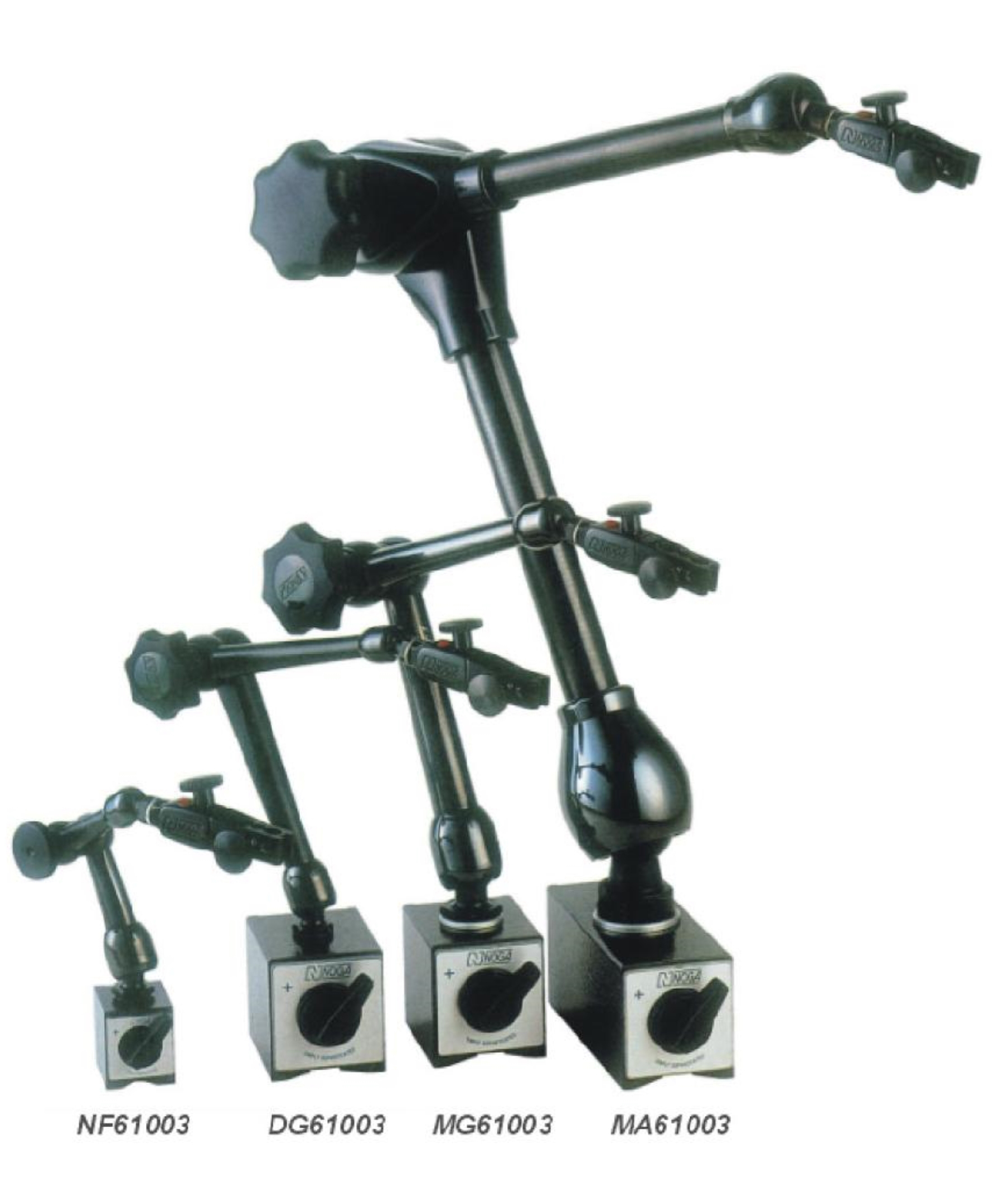

| 5485-01 | NF61003 | 56 | 51 | 178 | 30 | 35 | 40 | Ext.M5 | 320 | 0.5kg | |
| 5485-02 | DG61003 | 110 | 101 | 282 | 50 | 55 | 60 | Ext.M8 | 800 | 1.3kg | |
| 5485-03 | MG61003 | 133 | 113 | 317 | 50 | 55 | 60 | Ext.M8 | 800 | 1.9kg | |
| 5485-04 | MA61003 | 326 | 242 | 637 | 50 | 55 | 120 | Ext.M10x1.25 | 1300 | 5.1kg | |
選購配件：
量表（杠桿千分表）

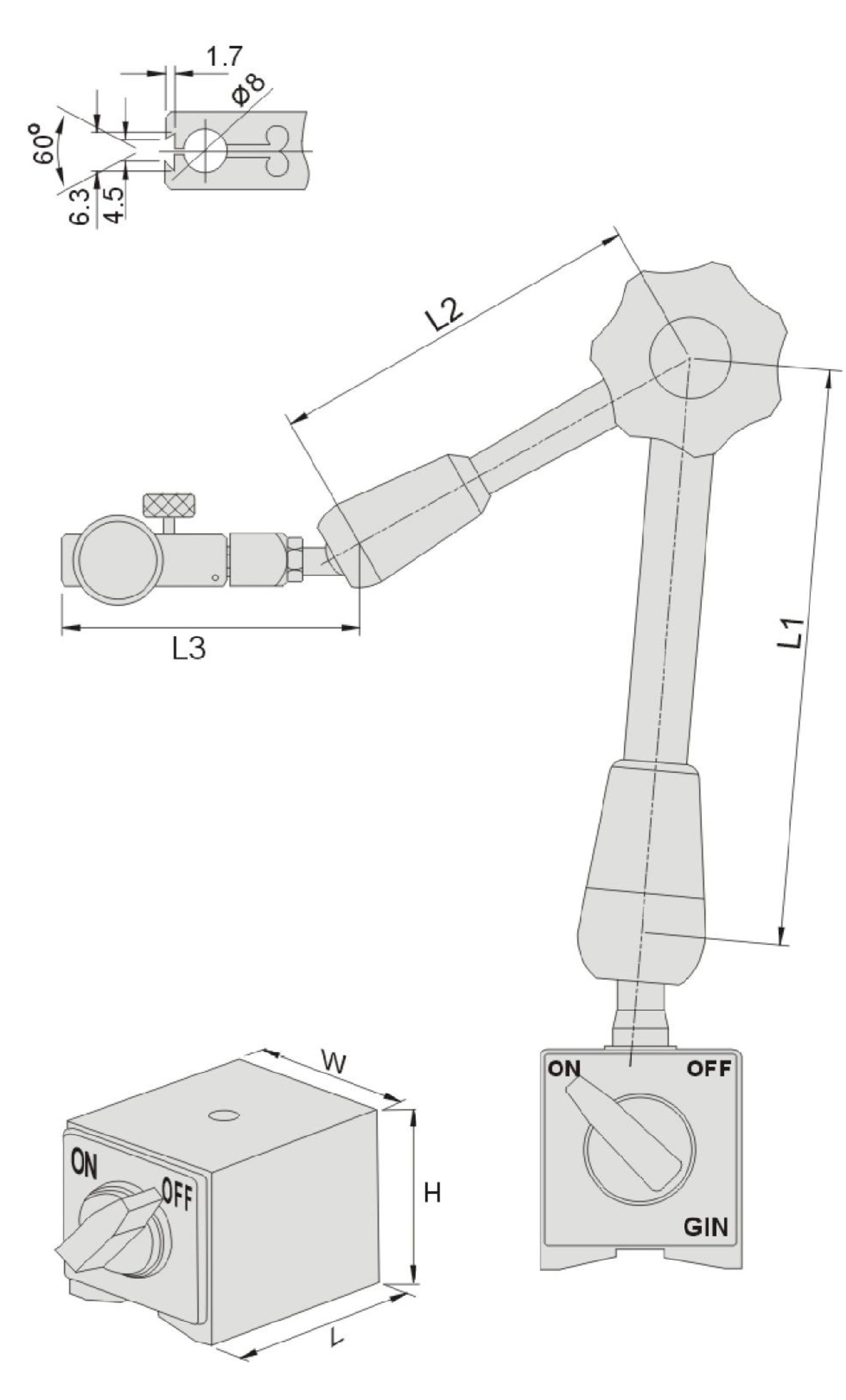

強力磁性底座,可隨意吸附于金屬表面以及圓柱上
夾具範固包括φ8.以及1/4”燕尾槽
(BS320)為機械式迷你型
(BS340)為機械式標準型
| 訂購編號 | 型號 | 杠桿規格 | L3 | 磁性座規相 | 1 | 吸力(N) | 重量 | ||
| Order No. | Model | L1 | L2 | L | W | H | N.W. | ||
| 5485-01 | BS320 | 112 | 102 | 65 | 60 | 50 | 55 | 80kgf | 1.3kg |
| 5485-02 | BS340 | 135 | 110 | 70 | 60 | 50 | 55 | 80kgf | 1.6kg |
| 5485-03 | BS360 | 145 | 130 | 80 | 80 | 50 | 55 | 100kgf | 1.9kg |
訂購：萬向磁性座 NF/DG/MG/MA 5485
