管道電伴熱附件球閥，法蘭、吊架彎頭安裝方式
2013-4-11 來源： 瀏覽：7286
在電熱伴熱設計和安裝中，管道容器附件如吊架、管座、法蘭、閥門、入孔、低座等伴熱很多地方都未考慮在內，或則馬虎對待。這是個錯誤的方式。因為有些附件熱損失比管道本身的要大或則是幾倍。或者是安裝時，電熱帶與管道附件纏繞緊貼不夠等原因，都會對整體伴熱效果造成影響，會造成伴熱溫度不均，導致某些地方存在堵塞的現象。 如何解決此類問題？我們需要對管道容器附件的熱損失進行計算，考慮其余量。以下是計算方法：
方法一：管道及容器的附件等熱損失量需須換算成一定長度相同管徑管道的熱損失確定電伴帶再次安裝系數，敷設在相應的附件上。
|
閥門類別
|
散熱系數kf
|
|
閘閥
|
1.3
|
|
蝶閥
|
0.7
|
|
球閥
|
1.2
|
|
附件項目
|
散熱系數kf
|
|
法蘭、吊架、托架
|
3倍管徑所需電熱帶
|
|
彎頭、直型接頭、T型接頭
|
2倍管徑所需電熱帶
|
|
管座
|
6倍管座寬度的電熱帶
|
方法2，計算一段管道有多少球閥，蝶閥，法蘭等，預留2n長度的電伴熱帶。

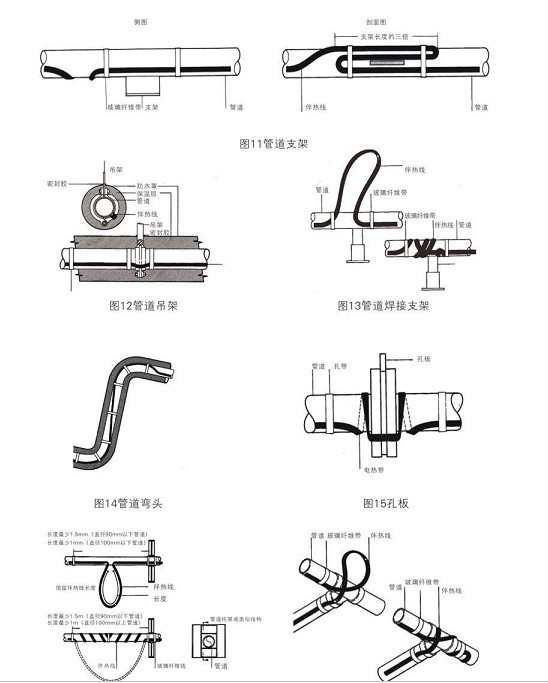

電熱帶安裝時應注意，保證電熱帶芯帶最大接觸面積緊貼附件。切勿扭折，保證熱傳遞正常。以上安裝可以通過鋁箔膠帶增大受熱面積，確保伴熱效果。以下為附件安裝示意圖：
